LED显示控制卡解决方案

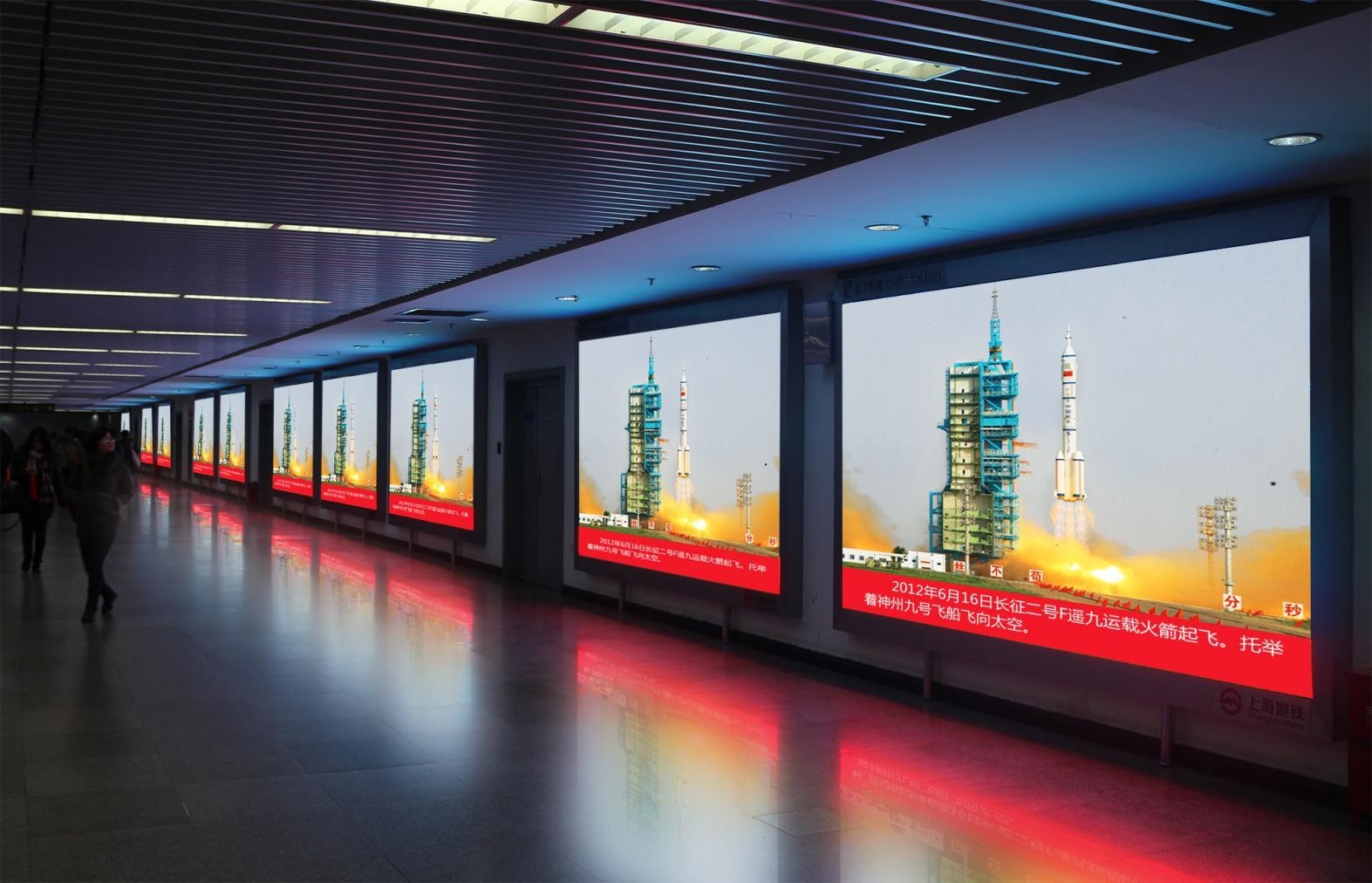

应用场景

LED显示屏通过半导体发光二极管构成平面显示,画面色彩鲜艳,立体感强,具有可靠性高、使用寿命长、环境适应性强和成本低等特点,广泛应用于商业和公共场所。 LED显示屏控制卡是组成LED显示屏的最核心部件,负责接收来自电脑的画面显示数据,生成LED显示和扫描控制时序,形成动态的画面。LED显示控制主要分为同步和异步两大类型。异步显示控制主要由电脑软件编辑画面显示内容,然后采用既定的算法进行显示播放,其特点是操作简单、成本低、使用范围较广,但相对于同步LED显示,缺点是性能不够高,表现力欠缺。
随着高性能LED异步显示控制卡方案的诞生,异步LED显示以低廉的成本和简单的操作带来了类似和接近同步LED显示的效果,可以播放动画和视频,表现力丰富,可支持超大型的LED显示屏。异步LED显示屏的应用范围被大大地拓宽,应用场景更加广阔,市场潜力无穷。



方案特点

•  板载100M网络接口,MAC绑定机制,无需IP设置,自动识别,自动连接
•  网络通讯支持单机直连/以太网连接/跨Internet连接
•  板载USB接口,支持U盘传输节目
•  控制面积灵活,显示功能丰富,性价比超高
•  工艺精良,品质稳定。3.5V-6V宽电压工作,-40℃~80℃宽工作温度
•  支持底层软件在线升级,大大节省系统开发和维护升级费用
•  支持温度传感器和温湿度传感器
•  支持红外遥控器/按键点播节目



技术指标

控制点数

 80K点:1024*80 848*96 720*112 640*128 560*144 512*160

存储容量

 128MByte

适配范围

 各种规格的LED全彩显示屏

软件功能

 分组集群管理/多节目编辑/多区域显示/多种语言版本

节目类型

 普通节目/共享节目

节目数量

 支持512个节目,每个节目划分为32个区域

区域类型

 叠加文本/图文/字幕/动画/农历/时间/模拟表盘/正负计时/温度/温湿度

边框显示

 最先进的炫彩魔幻节目边框/区域边框

时钟显示

 农历/模拟表盘/中英文时钟/正负计时 (均支持多组显示)

通讯接口

 标配100M网口和USB接口,支持U盘传输节目

显示接口

 1组50PIN接口/160行 (BX自定义)

传感器支持

 温度/温湿度

遥控器功能

 节目点播/画面锁定/亮度调整/开关机/屏幕测试

亮度调节

 16级亮度, 支持分时自动调亮/软件调亮/遥控调亮

远程开关

 支持定时自动开关机/软件开关机/遥控开关机

工作电压

 5V (3.5V~6V宽工作电压)

最大功率

 ≤2.5W

工作温度

 -40℃~80℃
