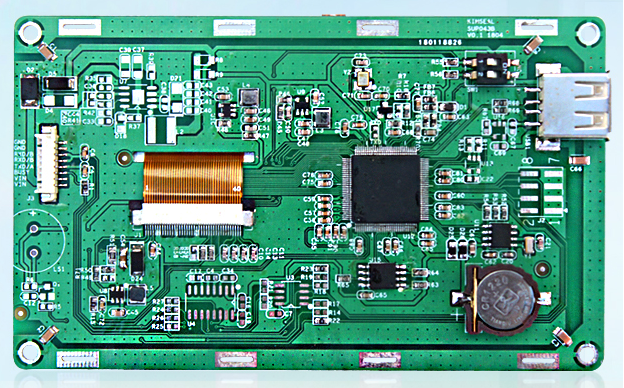

LCD组态串口屏(HMI)

LCD组态串口屏(HMI)

应用场景

1.适用于专用控制器厂家做一体机;
2.适用于PLC厂家做一体机;
3.适用于电机驱动器/控制器做一体机 (交流电机,直流无刷电机);
4.适用于家电控制屏;
5.适用于86盒开关;

方案特点

•  最多支持3路串口
•  可以支持1路Can
•  板载USB接口,支持U盘传输节目
•  LCD RGB支持1.8~10寸屏,液晶屏最大分辨率支持800X600
•  客户如果用小尺寸的液晶屏,可以兼容SPI Flash,节省成本
•  支持电阻屏和电容屏;电阻屏可以用内部ADC,也可以用外部触摸IC



技术指标

电压

 24V(误差±10%)

功耗

 背光最亮:65mA@24V; 关背光:30mA@24V

通讯接口

 COM1:RS232/422/RS485;COM2:RS485

掉电数据保存

 支持范围为LW3000-LW3100,LB3000-LB3200

接口规格

 2EDG-5.08-3P

图片下载

 支持USB下载

U盘

 支持U盘升级和数据导入导出

实时时钟(RTC)

 支持倒计时、定时器、年月日等时间显示

屏有效显示区(AA)

 长×宽 = 95.04mm×53.856mm

产品尺寸

 长×宽×高 = 140mm×98mm×26mm

开孔尺寸

 长×宽 = 130mm×78mm

WIFI

 支持
